whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
樓主  發表于: 2012-07-16 15:40
圖片：

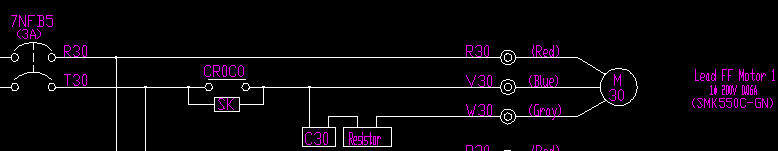

如下圖 請問 圖中的 SK   ，C33  和電阻 的作用


SK;型號為：XE1201 , 0.1UF-120歐 ，請問他的作用是為了保護觸點嗎？怕因為電機接通或者停止時因為互感電動勢 而燒毀觸點嗎

C33 和電阻串聯的作用是什么呢？
[ 此帖被whm475300在2012-07-16 15:48重新編輯 ]
fuznzen
級別: 工控俠客
精華主題: 0
發帖數量: 287 個
工控威望: 4872 點
下載積分: 1503 分
在線時間: 797(小時)
注冊時間: 2012-06-10
最后登錄: 2014-09-27
查看fuznzen的 主題 / 回貼
1樓  發表于: 2012-07-16 16:31
這是單相電容啟動電機吧？電容和電阻串聯的作用是啟動。
bocc
級別: 網絡英雄
精華主題: 0
發帖數量: 622 個
工控威望: 5239 點
下載積分: 3143 分
在線時間: 986(小時)
注冊時間: 2009-09-13
最后登錄: 2016-07-01
查看bocc的 主題 / 回貼
2樓  發表于: 2012-07-16 16:44
是不是臺灣的設備
寂寞相思樹
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 132 點
下載積分: 579 分
在線時間: 4(小時)
注冊時間: 2012-07-12
最后登錄: 2012-10-17
查看寂寞相思樹的 主題 / 回貼
3樓  發表于: 2012-07-16 17:39
給我發張完整點的電路圖，然后我才能準確的告訴你原因。包括主電路哦
寂寞相思樹
whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
4樓  發表于: 2012-07-16 20:27
這個就是這個電機的全部電路啊 前面是電源 R1,T1
繼電器線圈是由接PLC的Y點
whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
5樓  發表于: 2012-07-16 20:47
sk  是并聯在繼電器  受控觸點的兩端啊，不是單項電容啟動電機吧
whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
6樓  發表于: 2012-07-18 15:07
查了資料，電阻和電容的作用是抵制浪涌脈沖，保護繼電器的觸點
